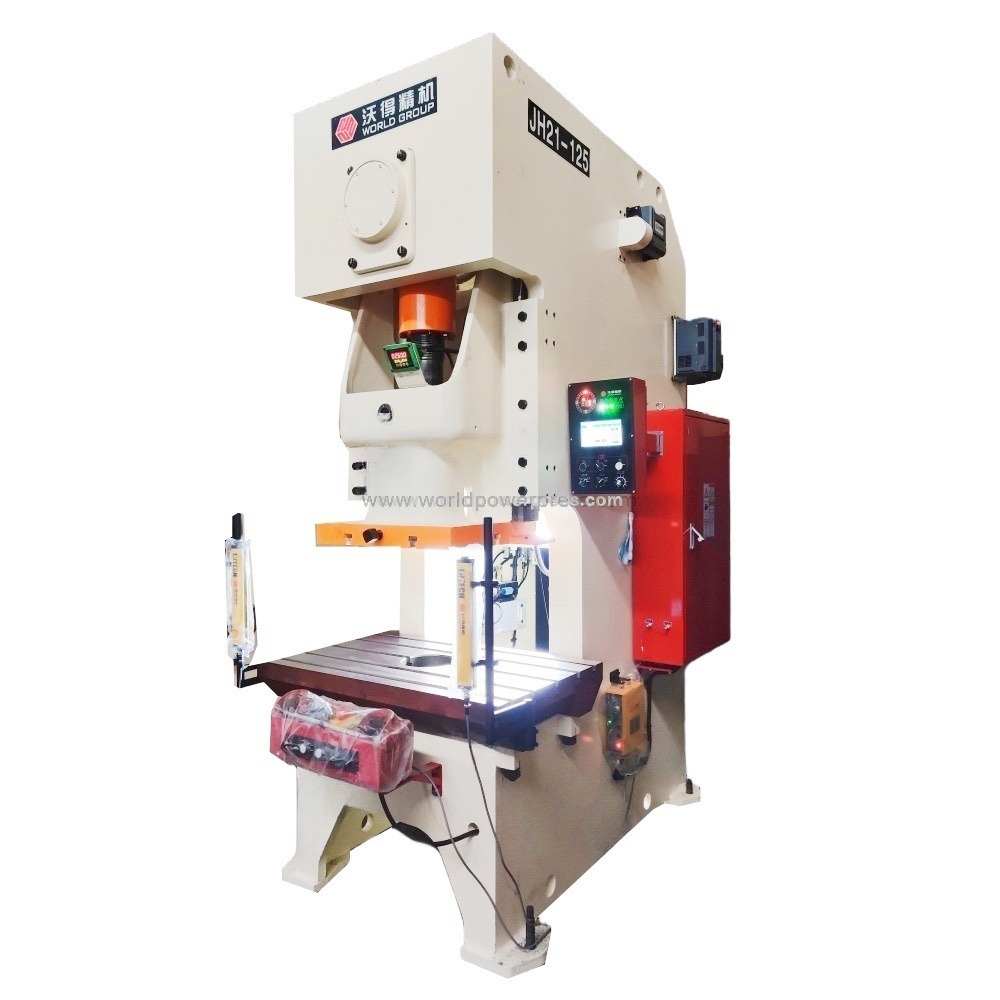

125ton C Frame Metal Parts Stamping Press

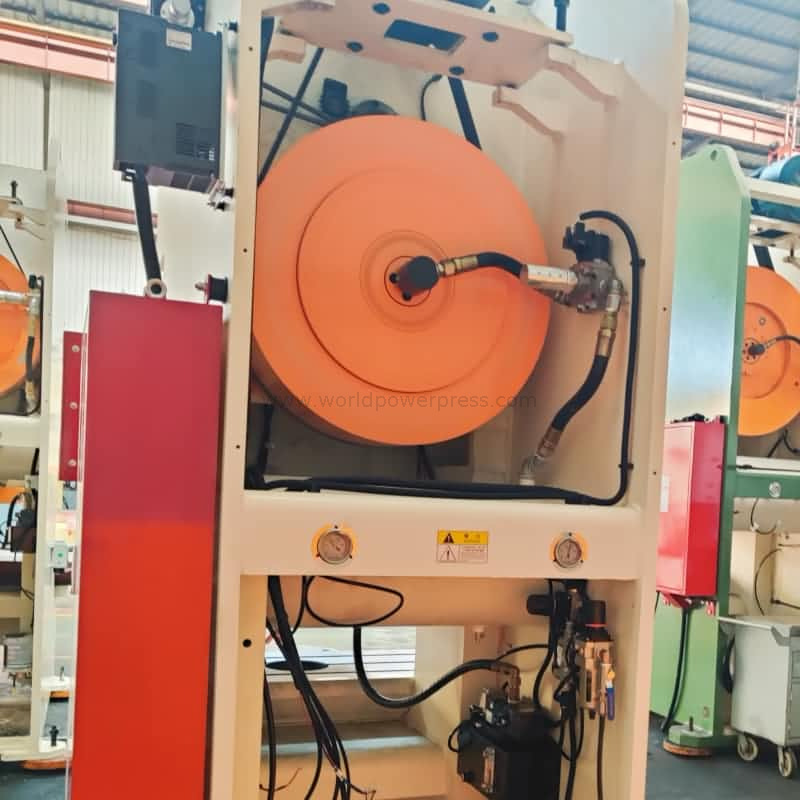

Ang JH21-125 ay isang 125ton C frame press para sa mga metal na bahagi ng panlililak. Ang press mechanical transmission system ay mula sa motor hanggang sa pneumatic clutch, pagkatapos ay sa gear at crankshaft. Ang isang mataas na kalidad na uri ng pneumatic clutch ay pinagtibay, na nagsisiguro sa pag -andar ng pagtatrabaho bilang pulgada stroke, solong stroke at tuluy -tuloy na mga stroke. Ang C frame press na ito ay nagpatibay ng isang mataas na rigidity C frame steel plate welded body. Ang welded na istraktura ay ang pagdaragdag ng paggamot upang palayain ang stress ng welding.

Model: JH21-125

Nominal capcity: 125ton

Haba ng Stroke: 180mm

Bilis ng stroke: 50spm, at 35-60spm adjustable bilang opsyonal

Laki ng Bolster: 1100x680mm

Laki ng ilalim ng RAM: 620x520mm

Shut Taas: 260-350mm

Kapangyarihan ng motor: 11kw

Timbang ng makina: 8700kg

Overload Protection: Hydraulic overload pump

Pag -aayos ng slide: motor ng preno

Lubrication: Awtomatikong Grasa Pump

Listahan ng Pangunahing Mga Bahagi:

Clutch at preno: Mundo (Ginawa sa World Factory)

Pangunahing Motor: Tsino Lokal na Sikat na Tatak

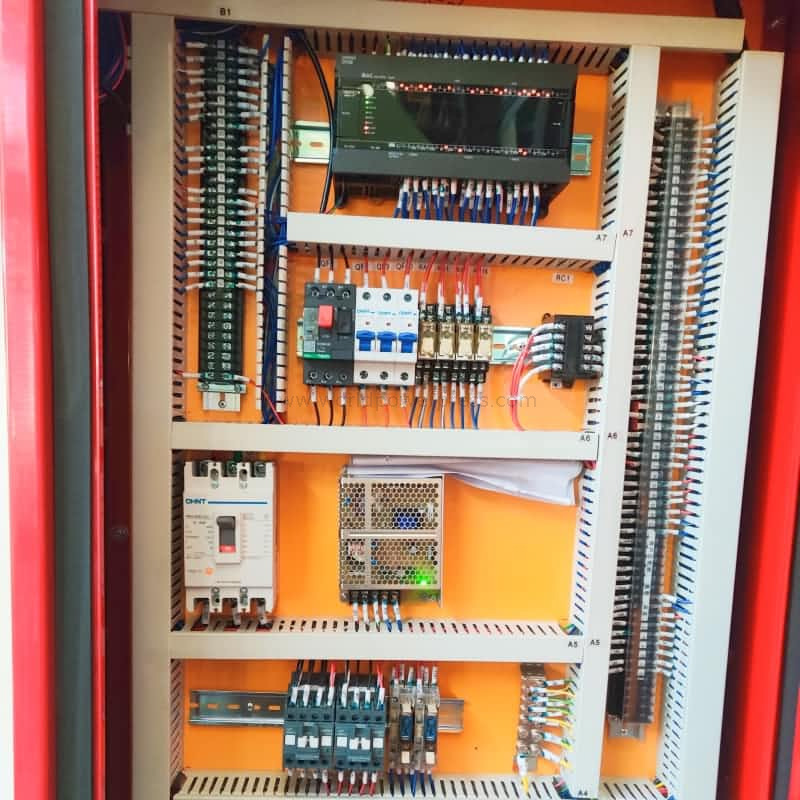

PLC: Omron, Siemens, Scheneider, Delta

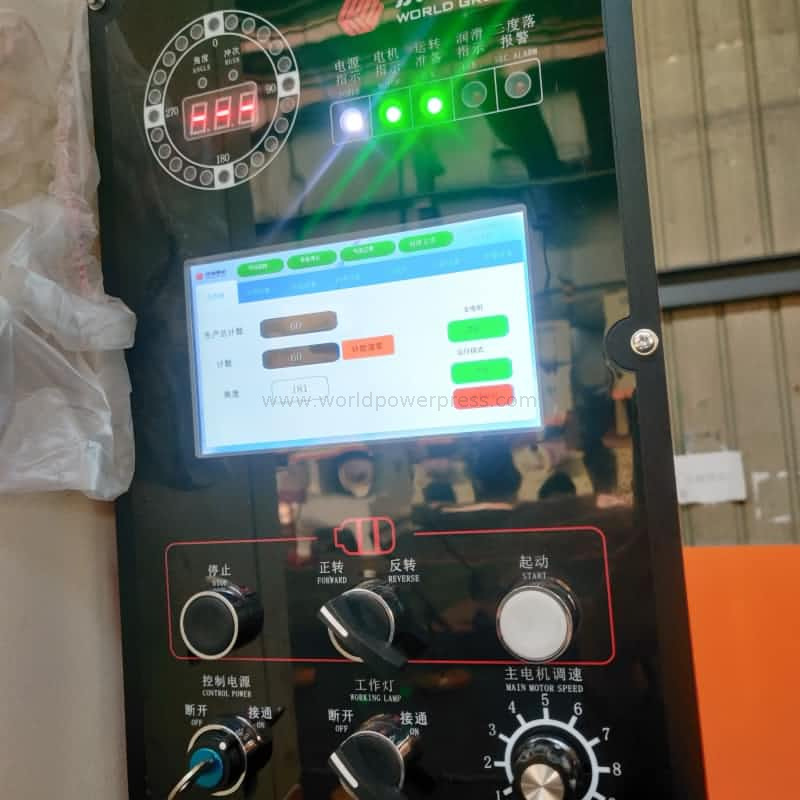

HMI: Kinco

Mababang mga bahagi ng kuryente: Schneider, tatak ng Tsino

Inverter: Sinee

Light Barrier: lntech, tatak ng Tsino

Overload Pump: Mundo (Ginawa sa World Factory)

Clutch Safety Valve: Toyaoki, Mundo (Ginawa sa World Factory)

Mga Detalye ng Package:

Uri ng pakete: bakal na palyete na may takip ng patunay ng tubig

Plywood Package (Opsyonal)

Laki ng Package: 3200x1500x2300mm

Gross Timbang: 9000kg

Mga pasadyang item:

Power Voltage 415V, 440V, 480V, 220V, 600V

Mga Kulay ng Katawan

Laki ng talahanayan at layout ng mga puwang ng T.

Slide plate size at T slot layout

Max. Die shut taas

Saklaw ng pagsasaayos ng slide

Opsyonal na Mga Kagamitan:

QDC System (Quick Die Change Device, Die Clamp, Die Lifters, Die Arms)

Servo feeder

Decoiler straightener
