Anong mga sangkap ang binubuo ng isang crank press?

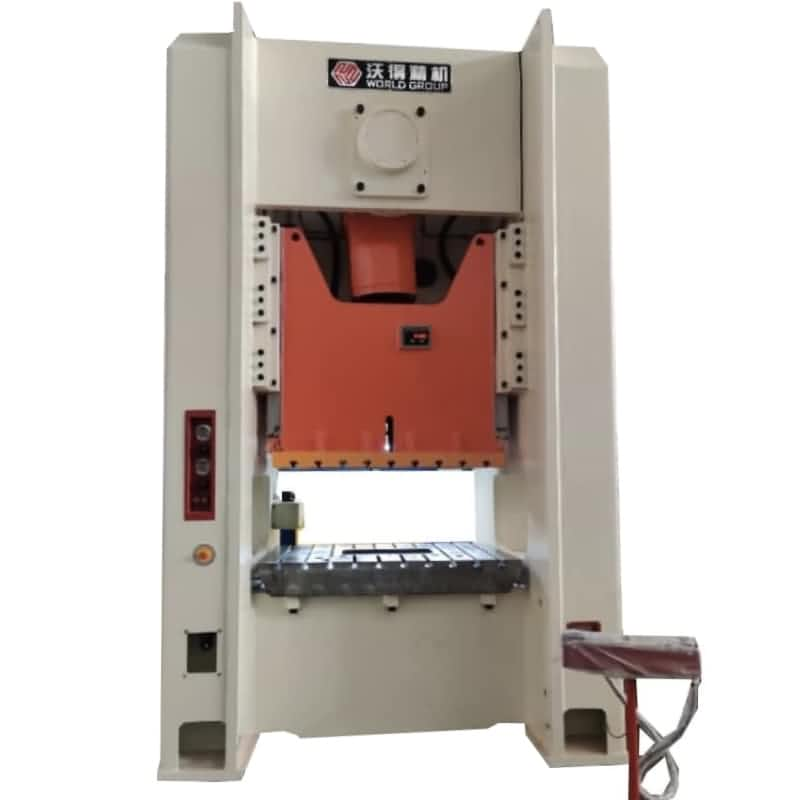

Crank Press, ang motor ay nagtutulak ng malaking kalo (karaniwang doble bilang flywheel) sa pamamagitan ng V-belt at hinihimok ang mekanismo ng crank slide sa pamamagitan ng pares ng gear at klats, upang ang slider at suntok ay bumaba sa isang tuwid na linya. Matapos makumpleto ang pagpapatawad, ang slider ay bumalik paitaas, ang klats ay awtomatikong hinila, at sa parehong oras, ang awtomatikong aparato sa crankshaft ay nakabukas, upang ang slider ay huminto malapit sa itaas na patay na punto. Para sa karagdagang impormasyon tungkol sa crank press, mangyaring basahin ang mga sumusunod na salita.

• Anong mga sangkap ang binubuo ng isang crank press?

• Paano gumagana ang crank press?

• Ano ang mga tampok ng disenyo ng crank press?

Anong mga sangkap ang binubuo ng isang crank press?

Ang crank press ay binubuo ng mga sumusunod na bahagi:

1 mekanismo ng pagtatrabaho: binubuo ito ng isang crank rod pusher; Nag -convert ito ng isang rotary motion sa isang pabalik -balik na linear na paggalaw.

2 Sistema ng Paghahatid: Binubuo ito ng paghahatid ng sinturon at paghahatid ng gear; Inilipat nito ang enerhiya ng motor sa mekanismo ng pagtatrabaho.

3. Pag -aaplay ng mekanismo: Pangunahin ito ay binubuo ng isang klats, preno at kaukulang sistema ng elektrikal; Kinokontrol nito ang operating state ng mekanismo ng pagtatrabaho upang maaari itong gumana nang paulit -ulit o patuloy.

4. Bahagi ng lakas: binubuo ito ng isang motor at flywheel; Ang motor ay nagbibigay ng enerhiya at ang mga tindahan ng flywheel at naglalabas ng enerhiya.

5. Support Part: Binubuo ito ng hull, workbench at mga fastener; Kinokonekta nito ang lahat ng mga bahagi ng pindutin sa isang buo.

6.Auxiliary system: kabilang ang sistema ng sirkulasyon ng hangin, sistema ng pagpapadulas, aparato ng proteksyon ng labis na karga, mabilis na pagbabago ng hulma ng hangin, aparato ng pagpapakain, aparato ng pagsubaybay, atbp; Upang mapagbuti ang kaligtasan at kadalian ng paggamit ng pindutin.

Paano gumagana ang crank press?

Ang crankshaft ay nagtutulak ng crankshaft sa pamamagitan ng pinion, ang malaking gear (flywheel) at ang klats upang paikutin, at pagkatapos ay hayaan ang slider sa gabay na riles ng fuselage na gumagalaw pabalik -balik sa pamamagitan ng pagkonekta rod. Ikabit ang itaas na amag ng amag sa slider at ang mas mababang amag sa workbench ng katawan ng katawan, maaaring pindutin ng pindutin ang sinuntok na materyal na nakalagay sa pagitan ng itaas at mas mababang amag at suntukin ito sa isang workpiece sa pamamagitan ng amag. Pag -print ng pagproseso.

Ano ang mga tampok ng disenyo ng crank press?

Depende sa istraktura ng kama, ang Crank Press Maaaring nahahati sa dalawang uri: Buksan ang pindutin at sarado na pindutin.

Ang harap, kaliwa at kanang panig ng bukas na pindutin ng makina ng katawan ay bukas sa tatlong direksyon, kaya maginhawa ito upang mapatakbo at mai -install ang amag, at ito ay maginhawa para sa awtomatikong pagpapakain. Gayunpaman, dahil ang kama ay hugis-C, ang higpit ay mababa. Kapag mataas ang lakas ng pagsuntok.

Ngayon ang mundo ay maaaring magbigay ng mga pagpindot sa kuryente na may kapasidad na 6.3 hanggang 2500 tonelada, C-Fame at H-frame crank press, drawbar at monoblock eccentric gear press, hydraulic press, hydraulic shear machine at baluktot na makina (pindutin ang preno), fiber laser cutting machine at awtomatikong mga accessory tulad ng Unwinder, Straightener at Roller NC Feed.
