C Frame eccentric variable stroke press machine

Ang JH21L C Frame Variable Stroke Press Machine ay angkop para sa isang pindutin na may iba't ibang mga tool. Ang haba ng stroke ay nababagay sa pamamagitan ng mekanismo na naka -install sa harap ng crankshaft. Ang standard na standard na standard na standard na ito ay nagbibigay ng dry type pneumatic clutch, hydraulic overload protection, awtomatikong pagpapadulas ng system at PLC central control system.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JH21L
Brand:
WORLD

Paglalarawan ng produkto

Pangunahing tampok ng variable stroke press machine

-7 o 9 na paglilipat ng mga haba ng stroke na nababagay, angkop para sa iba't ibang mga tool ng uri

-Standard equip na may kaligtasan light hadlang at frequency inverter

-C frame steel welded istraktura

-ce naaprubahan

variable stroke press clutch

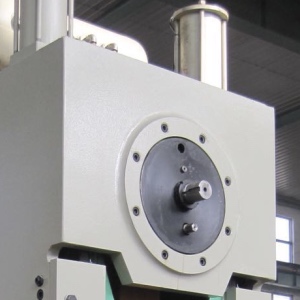

Pindutin ang sistema ng pag -aayos ng stroke

Ang mekanismo ng pag -aayos ng lakas ng stroke ng kuryente

Ang mekanismo ay naka -install sa harap ng crankshaft, nababagay ng manu -manong. Opsyonal ang pagsasaayos ng motor. May isang butas para sa operator upang suriin ang tamang posisyon ng haba ng stroke.

Ang isang knob para sa pag -aayos ng haba ng stroke ay matatagpuan sa press console. Kapag nag -aayos, ang pneumatic cylinder ay itaboy ang pag -aayos ng baras. Gumamit ng isang spanner upang ayusin ang baras sa nais na posisyon. I -back ang stroke na pag -aayos ng knob at ang baras ay babalik sa orihinal na posisyon.

Teknikal na mga parameter ng variable stroke press machine

				JH21-25L	JH21-45L	JH21-63L	JH21-80L	JH21-110L	JH21-125L	JH21-160L	JH21-200L	JH21-250L
Kapasidad			Kn	250	450	630	800	1100	1250	1600	2000	2500
Nominal stroke			mm	3	4	4	5	6	6	6	6	8
Slide stroke			mm	10-110	20-120	10-150	10-150	10-160	10-160	16-160	18-180	21-220
SPM	Nakapirming		min^-1	100	80	70	60	50	50	40	35	30
SPM	Variable		min^-1	80-120	70-90	60-80	50-70	40-60	40-60	35-50	30-40	25-35
Max. Mamatay taas			mm	250	270	300	320	350	350	350	450	500
Pagsasaayos ng taas ng taas			mm	50	60	80	80	80	80	110	110	120
Lalim ng lalamunan			mm	210	230	300	300	350	350	380	390	420
Sa pagitan ng mga haligi			mm	450	550	620	640	710	760	810	920	960
Bolster		Lr	mm	700	810	900	1000	1150	1150	1300	1400	1400
		FB	mm	400	440	580	580	680	680	740	760	800
		Thk	mm	80	110	110	120	140	140	150	160	170
Pagbubukas ng bolster			mm	φ170 × 20	φ180 × 30	φ200 × 40	φ200 × 40	φ260 × 50	φ260 × 50	φ300 × 50	φ300 × 50	φ320 × 50
(Up hole dia. × dpth × mababang butas dia.)			mm	× φ150	× φ160	× φ180	× φ180	× φ220	× φ220	× φ260	× φ260	× φ280
Slide area		Lr	mm	360	600	680	710	810	810	920	970	970
Slide area		FB	mm	300	360	400	440	500	500	580	600	650
Shank Hole		Dia.	mm	φ40	φ40	φ50	φ50	φ60	φ60	φ65	φ65	φ70
Shank Hole		Dpth	mm	60	60	80	80	80	80	85	90	90
Pangunahing kapangyarihan ng motor			KW	4	5.5	7.5	7.5	11	11	15	18.5	22
Dimensions		FB	mm	1500	1610	1680	1750	1860	1860	2250	2500	2730
		Lr	mm	950	1170	1260	1310	1400	1450	1600	1700	1750
		H	mm	2650	2850	3050	3150	3350	3350	3800	4200	4300
Net weight			kg	3100	4350	6500	8500	10000	10700	14500	17950	25400
