Hydraulic CNC pindutin ang preno para sa sheet metal baluktot

Ang WE67K CNC Hydraulic Press Brake ay nagpatibay ng Delem DA53 CNC System at Servo Motorized Back Gauge. Kabuuan ng 3+1 control axises. Ang talahanayan ng Crown Compensation ay opsyonal. Ang higit pang mga control axises tulad ng Z at R axis ay opsyonal. Ang CNC control system DA65 at DA66 ay opsyonal din.
Katayuan ng availability:
Dami:
Magtanong Idagdag sa Basket

  • We67k

Pangunahing Mga Tampok:

-Robust Steel Weled Structure

-CNC control control

-Motorized backgauge

-Standard 3+1 axis

-May opsyonal na axis

Mga pagtutukoy

Itemunit63/250063/3200100/2500100/3200100/4000125/2500125/3200125/4000160/2500160/3200160/4000
Nominal na puwersaKn630630100010001000125012501250160016001600
Haba ng mesamm25003200250032004000250032004000250032004000
Distansya sa pagitan ng mga pag -aalsamm20502700205027003200205027003200205027003200
Lalim ng lalamunanmm300300350350350350350350350350400
Ram Strokemm100100120120120120120120200200200
Max. Buksan ang taas sa pagitan ng ram at mesamm400400400400400400400400450450450
Backgauge Strokemm500500500500500500500500500500600
Bilis ng idlemm/s110110130130130130130130120120120
Bilis ng trabahomm/s1414101010101010101010
Bilis ng pagbabalikmm/s120120125125125125125125115115115
Pangunahing motorKW5.55.57.57.57.57.57.57.5111111
Pangkalahatang Dimensyon (LXWXH)mm27503300275037004150275033004150275033004150
16001600175015701750175017501750180018001800
24502650270025502750265027502800265027502800
Itemunit200/2500200/3200200/4000250/2500250/3200250/4000320/3200320/4000400/3200400/4000400/5000
Nominal na puwersaKn20002000200025002500250032003200400040004000
Haba ng mesamm25003200400025003200400032004000320040005000
Distansya sa pagitan ng mga pag -aalsamm20502700320020502700320027003200270032004000
Lalim ng lalamunanmm400400400400400400400400400400400
Ram Strokemm250250250250250250250250300300300
Max. Buksan ang taas sa pagitan ng ram at mesamm520520520520520520550550570570570
Backgauge Strokemm500500500500500500500500500500500
Bilis ng idlemm/s1101101101101101108080808080
Bilis ng trabahomm/s10101010101088888
Bilis ng pagbabalikmm/s1101101101101101108585858585
Pangunahing motorKW18.518.518.518.518.518.52222303030
Pangkalahatang Dimensyon (LXWXH)mm27503300415027503300415033504150347042705270
20002000200020002000200021002100320032003200
28002910295028502930298031503200425043704710


Ang bagong compact na DA-53T ay nagdaragdag ng isang state-of-the-art na kumpletong solusyon sa control control para sa naka-synchronize na preno. Nag -aalok ng pinakamadaling programming ng CNC batay sa interface ng gumagamit ng graphic na touch screen.

Ang control na batay sa panel na ito, ang pamantayang may kakayahang makontrol ang hanggang sa 4 na axes, ay maaaring isama sa mga cabinets pati na rin ginamit sa isang opsyonal na pendulant arm pabahay.

Ang 10.1 "malawak na screen na mataas na resolusyon ng kulay ng TFT, na may pang-industriya na grade multi touch na teknolohiya, ay nagbibigay ng pag-access sa napatunayan na delem user-interface. Pinapayagan nito ang direktang " hot-key "touch nabigasyon sa pagitan ng programming ng produkto at aktwal na produksyon. Ang mga pag-andar ay matatagpuan ay matatagpuan Kung kinakailangan, nag -aalok ng na -optimize na ergonomya sa buong buong aplikasyon.

Ang pagsasaayos ng makina at mga bends ng pagsubok ay nabawasan sa isang minimum na may isang mabilis at madaling pagkakasunud-sunod ng programa sa paggawa ng programa.

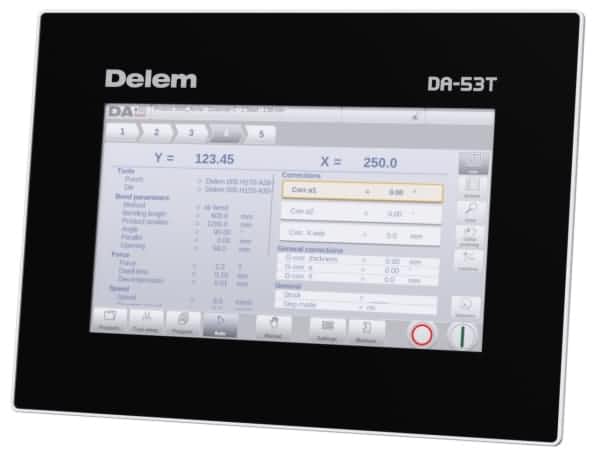

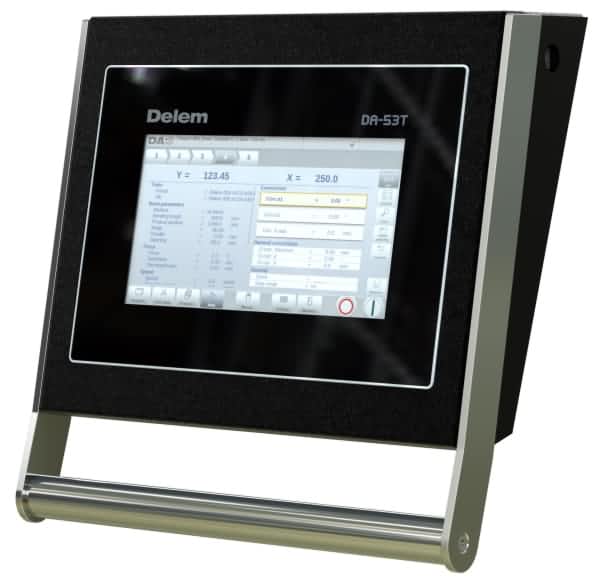

DA-53T CNC System-2DA-53T System-2

Mga tampok

  • "Hot-key " touch nabigasyon

  • 10.1 "Kulay ng Mataas na Resolusyon

  • Hanggang sa 4 na axes (Y1, Y2 + 2 Aux. Axes)

  • CONROCHING CONTROL

  • Tool / materyal / library ng produkto

  • Servo at Frequency Inverter Control

  • Ang mga advanced na algorithm ng control ng y-axis para sa closed-loop pati na rin ang mga open-loop valves.

  • Tandemlink (pagpipilian)

  • Ang USB memory stick interface

  • Profile-t offline software

Teknikal na data

DA-53T
Pamantayan
Ipakita Kulay ng LCD display
I -type 10.1 "tft, mataas na ningning
Paglutas 1024 x 600 pixels, 32 bit na kulay
Touch sensor Buong Touch Screen Control (PCT-Touch)
Backlight Pinangunahan
Kapasidad ng imbakan 1 GB
Memorya ng produkto at tool 256MB
Mababang memorya USB flash memory drive
Offline software Profile-53tl


Ang bagong henerasyon na mga kontrol ng DA-Touch ay nag-aalok ng mas mataas na grado ng kahusayan sa programming, operasyon at kontrol ng mga preno ng press ngayon. Ang kadalian ng paggamit na sinamahan ng teknolohiya ng state-of-the-art ay magkasama, pagpapabuti ng pagiging produktibo.

Nagbibigay ang touch screen ng pag-access sa napatunayan na interface ng gumagamit ng Delem at nagbibigay-daan sa direktang pag-navigate sa pagitan ng programming at paggawa. Ang mga pag -andar ay direktang matatagpuan kung saan kailangan mo ang mga ito, na nag -aalok ng na -optimize na ergonomya sa buong application.

Nag-aalok ang DA-66T ng 2D programming na may kasamang awtomatikong pagkalkula ng pagkakasunud-sunod ng liko at pagtuklas ng banggaan. Buong 3D machine set-up na may maraming mga istasyon ng tool na nagbibigay ng tunay na puna sa pagiging posible ng produkto at paghawak.

Lubhang epektibong control algorithm na-optimize ang siklo ng makina at mabawasan ang oras ng pag-set-up. Ginagawa nitong mas madali ang paggamit ng preno ng preno, mas mahusay at mas maraming nalalaman kaysa dati.

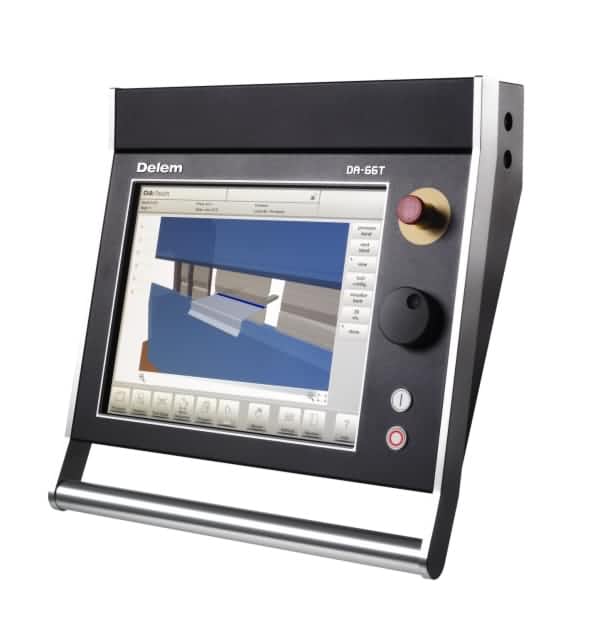

DA-66T CNC System

Mga tampok

  • 2D graphic touch screen programming mode

  • 17 "Kulay ng Mataas na Resolusyon

  • Buong Windows Application Suite

  • Delem Modusys pagiging tugma (module scalability at adaptivity)

  • USB, Peripheral interface

  • Suporta ng Tukoy na Application ng Gumagamit sa loob ng kapaligiran ng multitasking ng control

  • Sensor Bending & Correction interface profile-tl offline software

Teknikal na data

DA-66T
Pamantayan
Ipakita Kulay ng LCD display
I -type 17 "tft, mataas na ningning
Paglutas 1280 x 1024 mga piksel, 16 bit na kulay
Touch sensor Buong Touch Screen Control (IR-Touch)
Backlight Pinangunahan
Kapasidad ng memorya 1 GB
Memorya ng produkto at tool 256MB
Mga katangian 3D graphics acceleration
Networking Standard Windows® Networking
Sistema ng Kaligtasan Emergency switch
Mga Pag -andar ng OEM Machine Pinagsamang OEM-Panel
Mababang memorya USB flash memory drive
Offline software Profile-tl

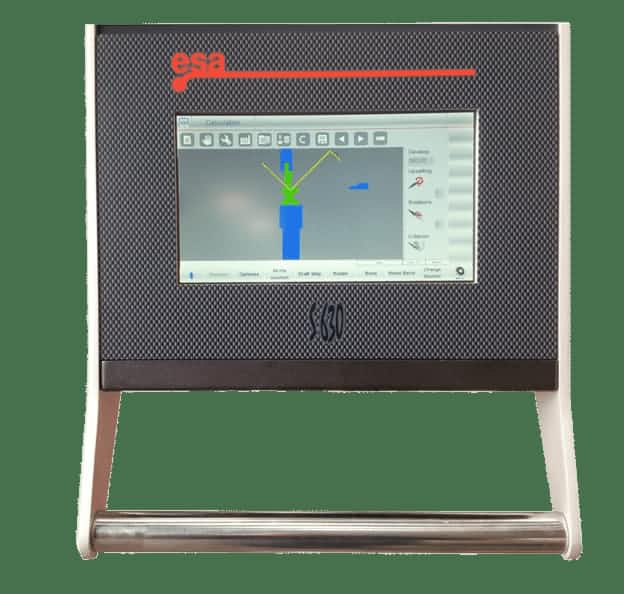

ESA 630 Controller

Ang malakas na ESA 630 ay nag-aalok ng isang interactive na 2D editor at ipakita sa isang 10 "user-friendly touch screen na ginagawang pagkontrol ng iyong pressbrake. Pinamamahalaan nito hanggang sa limang axes sa anumang kumbinasyon kabilang ang maginoo na mekanikal at haydroliko na press-preno, synchro hydraulic press-preno, servo kinokontrol na haydroliko solong silindro press-preno, electrically driven press-preno, tandem press-preno at iba pa. Bilang pamantayan sa iyo Kumuha ng isang offline na lisensya ng software na nagbibigay -daan sa iyo upang mag -program at mag -optimize ng mga trabaho mula sa opisina nang hindi nakakagambala sa paggawa.

ESA-S630-Control-Panel

Mga tampok

  • Kulay ng Graphic 10 "Touch Screen  Ipakita (1024 x 600 na resolusyon ng pixel).

  • 128 MB Silicon disk.

  • Interactive 2D graphic editor para sa mga piraso ng trabaho at pagpasok ng data ng tool

  • 2D graphic na pagpapakita ng frame ng makina, piraso ng trabaho at mga tool

  • Manu -manong 2D Graphic Identification ng Pinakamahusay na Bending Sequence (Opsyon)

  • 4  mabilis  pagbibilang  circuits  para sa  linya  magmaneho  0-5vdc  kaugalian  encoder  o NPN/push pull.Ang mga encoder ay pinapagana sa 5VDC (max 200ma bawat channel).

  • 4 na mga output ng analog (± 10V) na may 13bits + resolusyon sa pag -sign.

  • 4 digital input para sa zero micros.

  • 4  analog  mga input,  12  bits  Resolusyon, saklaw 0 ÷ 10V, 0 ÷ 5V.

  • 2 Pangkalahatang layunin analog output, 0 ÷ 10V (8 bits resolusyon).

  • 32 Digital Input (24VDC).

  • 32 Digital Output (24VDC, 0,7A max.) Protektado laban sa labis na karga at mga maikling circuit.

  • 2 serial port RS232.

  • 1 maaari port na may 9 pin subd f connector.

  • 1 Ethernet port 10/100 mbit (LAN Koneksyon)

  • 1 VGA port para sa panlabas na koneksyon sa monitor

  • 2 USB (2.0) port.

  • 24VDC Power Supply.

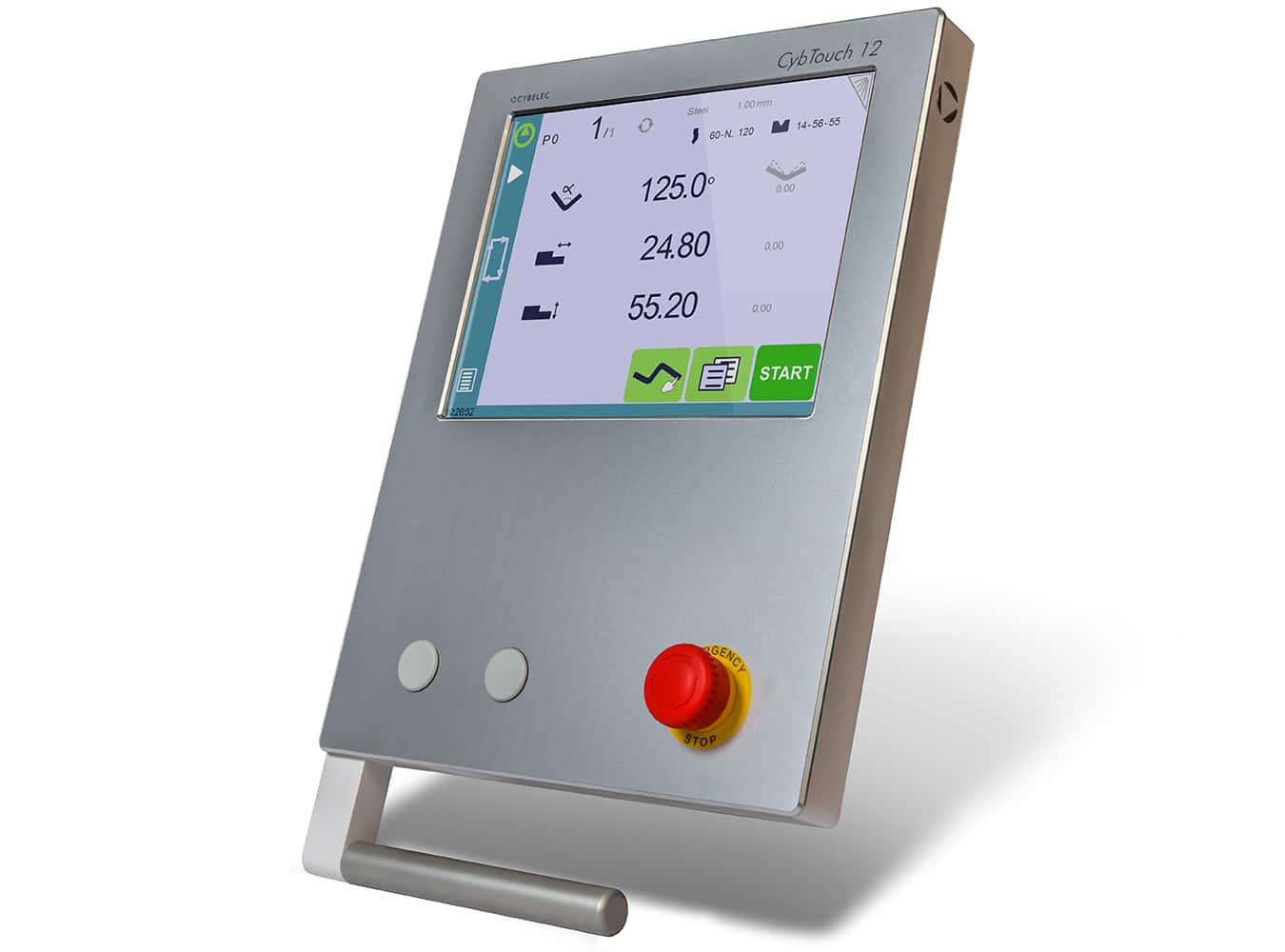

Cybtouch 12 ps

Ang Cybtouch 12 ps ay partikular na binuo para sa mga naka-synchronize na press-preno.

Bilang bahagi ng saklaw ng cybtouch, mayroon itong isang madaling maunawaan at matingkad na kulay ng touch screen at isang mataas na pagsasama ng mga pag -andar. Gamit ang interactive na touch software interface na may malalaking mga susi, ang 2D graphic display, on-line na tulong, at maraming iba pang mga awtomatikong pag-andar na patuloy na gumagabay sa operator, ang CyBtouch 12 ay napakadaling mapatakbo. Ang Cybtouch 12 ay may isang matatag, moderno at naka -streamline na pabahay na espesyal na idinisenyo upang mai -mount sa isang braso.

CT12_01

Mga Tampok:

  • Malaki, matingkad at mataas na kaibahan na ganap na touchscreen.

  • Mga simpleng pahina, malinaw na pagpapakita, malalaking susi.

  • Intuitive user-friendly interface.

  • Kumpletuhin ang programming para sa mahusay na paggawa ng masa na may maraming mga bends.

  • Madaling solong bends na may pahina ng EasyBend.

  • On-line na tulong at interactive na babala pop-up.

  • Komportableng wireless data backup at pag -update ng software gamit ang PC o Notebook.

  • Malaking iba't ibang mga wika na magagamit.

  • Iba't ibang mga awtomatikong kalkulasyon ng mga pag -andar ng liko.

  • Ang mga baluktot na pagkakasunud -sunod at mga programa ay maaaring maisaulo.

  • Anggulo, presyon at pamamahala ng korona.

  • Madaling manu -manong paggalaw.

  • Magagamit ang Offline 2D Software.
