J23 Eccentric Crank Type Punching Press

Ang J23 Eccentric Punching Machine ay isang pangkalahatang uri ng mechanical power press. Paghahagis ng Body Body na may Inclinable Working Table. Kaliwa sa kanang matatagpuan na crankshaft, mechanical rigid rolling key clutch at band type preno, v type ram gibs, manu -manong pagsasaayos ng ram, paggugupit ng plato sa loob ng RAM para sa labis na proteksyon. Ang pagsuntok na ito ay may kapasidad mula sa 6.3ton hanggang 125ton. Ang J23 Mechanical Press ay angkop para sa mga maliliit na bahagi ng pagsuntok at mainit na pag -alis din.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
J23
Brand:
WORLD

Paghahagis ng katawan ng bakal na may paggamot sa init

Ang eccentric press ay nagpatibay ng casting iron body. Ang dalawang mga binti ng paghahagis ay sumusuporta sa katawan, na konektado sa dalawang malakas na bolts. Ang katawan ay maaaring maging nasasaktan para sa ilang mga anggulo para sa madaling pag -drop ng mga bahagi ng panlililak at mga scrap. Ang Mundo ng Maling Makinarya ay gumagawa ng mga bahagi ng paghahagis sa kanyang sariling pabrika. Grey iron casting na may buhangin at dagta.

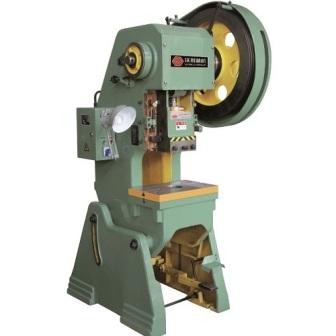

6.3t-16t Maliit na Press

25T-63T Medium size Press

Malaking laki ng eccentric press na may slide balanse cylinder

80T-125T pindutin na may balanse na silindro

Mechanical rolling key type clutch

Ang maliit na pindutin ay pinatatakbo ng pedal ng paa na may mechanical control system, tulad ng 6.3ton, 10ton at 16ton. Ang parehong paa ng pedal at dalawang-kamay na control control ay magagamit para sa 25ton at mas malaking sukat ng mga pagpindot sa suntok.

Slide Balance Cylinder para sa 80ton at mas malaking sukat na Eccentric Presses

Dalawang slide balanse cylinders sa tuktok upang balansehin ang bigat ng pindutin ang ram at ang itaas na tool. Ang pindutin ay maaaring ilipat nang mas matatag.

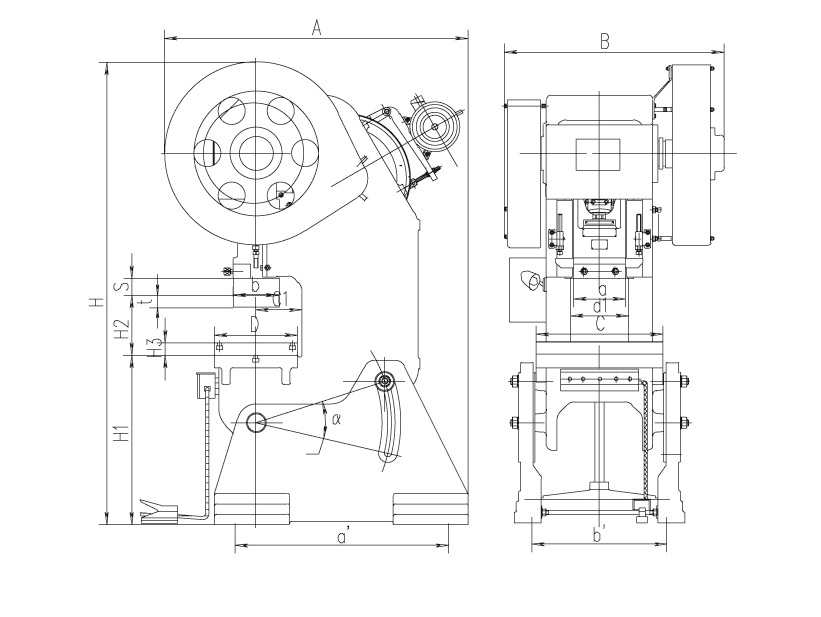

J23 Eccentric Press Dimensions

Mga item		UNIT	J23-6.3	J23-10	J23-16	J23-25	J23-35	J23-40
Kapasidad		Kn	63	100	160	250	350	400
Nominal stroke		mm	2	2	2	2.5	3.5	6
Haba ng Slide Stroke		mm	35	45	55	65	80	90
Mga oras ng stroke bawat minuto		SPM	170	145	125	55	50	45
Max. Mamatay set taas		mm	150	180	220	270	290	320
Die shut taas na pagsasaayos		mm	30	35	45	55	60	65
Lalim ng lalamunan		mm	110	130	160	200	220	250
Distansya sa pagitan ng mga pag -aalsa		mm	150	180	220	270	280	340
Slide sa ilalim ng laki	L-r	mm	140	170	200	250	250	300
Slide sa ilalim ng laki	F-B	mm	120	150	180	220	220	260
Laki ng Stemhole	Diameter	mm	30	30	40	40	40	50
Laki ng Stemhole	Lalim	mm	55	55	60	60	60	70
Laki ng bolster	L-r	mm	310	370	450	560	610	700
	F-B	mm	200	240	300	370	400	460
	Kapal	mm	30	35	40	50	60	65
Diameter ng butas ng talahanayan		mm	60	80	100	120	130	150
Max. Nakakainis na anggulo		°	45	35	35	30	30	30
Bolster na taas ng ibabaw		mm	750	730	750	800	815	850
Higit sa lahat ng mga sukat	L-r	mm	620	665	847	950	1058	1335
	F-B	mm	780	900	1150	1345	1460	1721
	Taas	mm	1503	1658	1910	2130	2225	2488
Distansya sa pagitan ng mga bolts ng pundasyon	L-r	mm	314	394	450	600	650	750
Distansya sa pagitan ng mga bolts ng pundasyon	F-B	mm	530	610	780	920	1020	1060
Power motor		KW	0.75	1.1	1.5	2.2	4	5.5
Timbang		kg	400	576	1085	1780	2650	3540

Mga item		UNIT	J23-63	JB23-63	J23-80	J23-100	J23-125
Nominal kapasidad		Kn	630	630	800	1000	1250
Nominal stroke		mm	6	7	7	7	8
Haba ng Slide Stroke		mm	110	110	120	140	150
Mga oras ng stroke bawat minuto		mga oras	50	40	38	38	38
Max. mamatay set taas		mm	360	390	440	480	500
Pagsasaayos ng taas ng taas		mm	80	80	90	100	100
Lalim ng lalamunan		mm	260	310	350	380	390
Distansya sa pagitan ng mga pag -aalsa		mm	350	420	450	560	550
Slide sa ilalim ng laki	L-r	mm	300	400	430	540	540
Slide sa ilalim ng laki	F-B	mm	260	360	360	480	480
Laki ng Stemhole	Diameter	mm	50	50	60	60	60
Laki ng Stemhole	Lalim	mm	70	70	75	75	75
Laki ng bolster	L-r	mm	760	860	950	1080	1100
	F-B	mm	480	570	650	710	720
	Kapal	mm	80	80	100	120	130
Diameter ng butas ng talahanayan		mm	180	180	200	220	240
Max. Nakakainis na anggulo		°	20	20	20	15	13
Bolster na taas ng ibabaw		mm	810	850	850	850	860
Higit sa lahat ng mga sukat	L-r	mm	1350	1500	1715	1790	1790
	F-B	mm	1810	1958	2060	2404	2504
	Taas	mm	2740	2868	3290	3625	3715
Distansya sa pagitan ng mga bolts ng pundasyon	L-r	mm	850	920	1010	1130	1110
Distansya sa pagitan ng mga bolts ng pundasyon	F-B	mm	1180	1300	1360	1550	1710
Power motor		KW	5.5	7.5	7.5	11	11
Timbang		kg	4550	5500	7390	10800	12035
