JH21 C Frame Single Crank Power Press

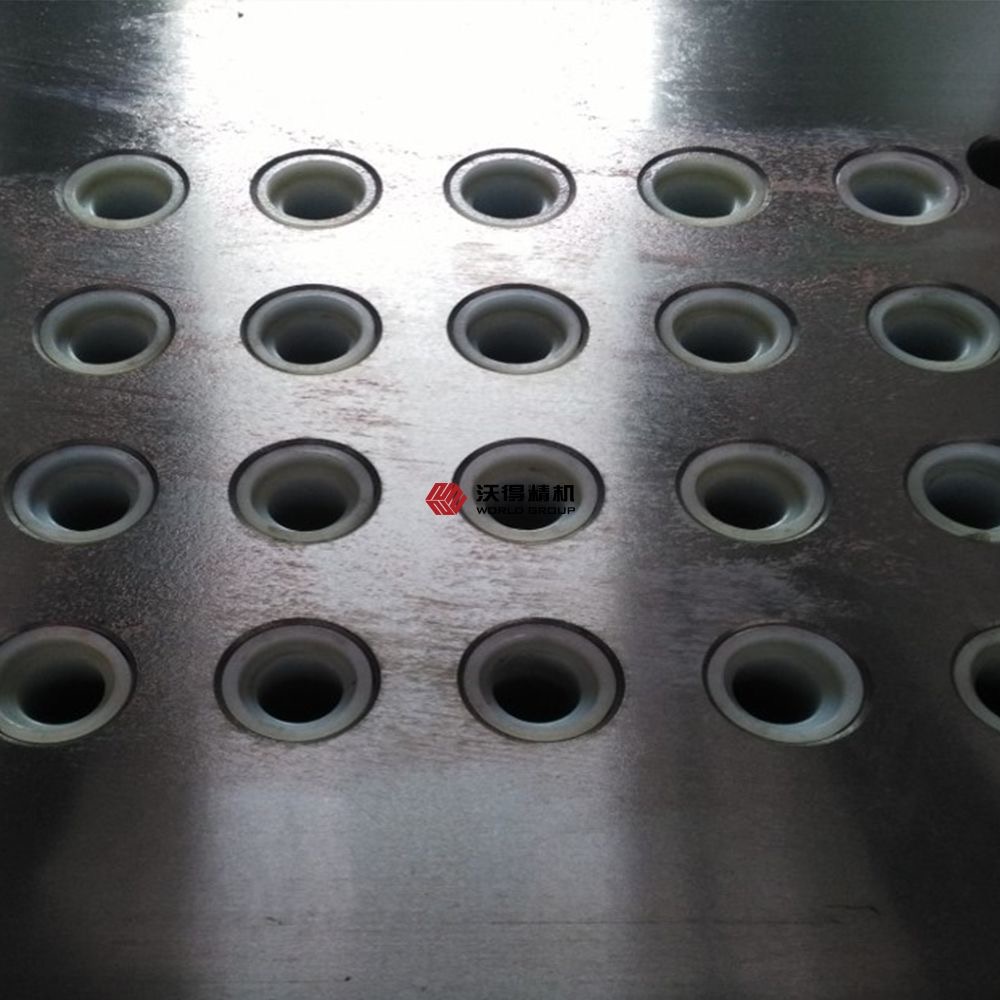

Karamihan sa mga sikat na C Type Press machine para sa mga bahagi ng sheet metal na naka -stamping, pagsuntok, pagputol, baluktot, pag -trim at blangko na proseso. Ang mga tonelada ay mula sa 25ton hanggang 400ton. Ang JH21 C Frame Press ay karaniwang equip na may PLC, touch screen HMI, wet type pneumatic clutch at preno, safety solenoid valve, hydraulic overload pump, awtomatikong grasa na lubricant pump at slide balanse cylinders. Ang mga hadlang sa kaligtasan ng kaligtasan, dalas ng inverter para sa nababagay na bilis ng stroke, uri ng piston die cushion, mamatay mabilis na pagbabago clamp, tonelada monitor, safety die block ay lahat ng opsyonal. Ang solong crank press na ito ay maaaring gumana sa coil sheet roller feeder upang kumilos bilang isang awtomatikong pindutin. Maraming mga awtomatikong pagpindot na may transfer system tulad ng mga manipulators ay maaaring gumana bilang buong awtomatikong linya ng pindutin.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JH21
Brand:
WORLD

World Patent Wet Type Pneumatic Clutch at preno para sa Power Press Machine

Ang World Excise Makinarya ay gumagawa ng flywheel, ang drive shaft, ang singsing ng gear at tipunin ang klats na may mga na -import na friction disc at seal. Ang mga friction disc ay ang paliguan ng langis na mas mahusay para sa pagpapadulas at paglamig. Ang lahat ng mga klats ay dapat pumasa sa pagsubok sa temperatura at pagsubok sa balanse ng timbang. Ang wet clutch ay may mga benepisyo tulad ng mas mahabang buhay ng serbisyo, mas mababang ingay, mas murang gastos sa pagpapanatili at mas madaling pagpapanatili, paghahambing sa tuyong uri ng klats. Lalo na para sa mga bahagi ng hold ng hold appliance dahil sa mas mahigpit na kahilingan sa Cleaness.

PLC para sa pneumatic press control

Ang Programmable Logistic Control System ay karaniwang kasangkapan sa lahat ng mga awtomatikong pagpindot sa power brand ng mundo. Ang Schneider, Omron, Panasonic ay magagamit lahat. Ang awtomatikong grasa ng pagpapadulas ng bomba ay kinokontrol din ng PLC at maaaring itakda ng operator ang oras ng pagpapadulas at dalas sa pamamagitan ng HMI. Ang pindutin ay maaaring gumana bilang pulgada, solong stroke at tuluy -tuloy na mga stroke. Mayroong isang pindutan ng emergency stop sa control panel para sa emergency gamit. Ang katayuan sa pagtatrabaho ay maaaring suriin din sa pamamagitan ng HMI.

Hydraulic overload protection system para sa pneumatic press machine

Ang World Press ay gumagamit ng hydraulic overload protection system sa halip na maginoo na mechanical shearing plate na may mas mataas na pagiging maaasahan at mas sensitibong pagkilos. Kung maling operasyon o pindutin ang labis na karga, ang mataas na presyon ng hydraulic oil sa ilalim ng mangkok ay babalik sa sobrang labis na tangke ng langis ng bomba. Ang isang signal ay ipapadala sa pindutin at ang pindutin ay titigil kaagad upang maprotektahan ang mamatay at ang pneumatic power press. Mayroong isang pag -reset ng switch sa control panel at ang overload pump ay magbomba ng hydraulic oil pabalik sa RAM. Ang pindutin ay magiging handa muli para sa operasyon.

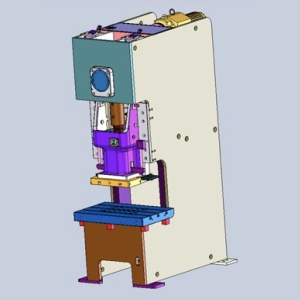

c Uri ng pindutin ang compact na istraktura

Compact stucture ng C type press

1. Cross na matatagpuan crankshaft

2. Ang motor at klats ay nasa likuran

3. Dalawang slide balanse cylinders

4. C Frame Steel Welded Body, Paggamot ng Annealing

5. Overload Pump, Grease Pump at Pneumatic System ay nasa likod ng lahat

Mataas na katumpakan na hugis -parihaba na uri ng slide guides para sa pindutin ng puwang ng puwang

Pinahabang hugis -parihaba na uri ng anim na mukha ng mga slide ng ram na may mga plato ng tanso na naayos sa pindutin na katawan. Mas mataas na katumpakan at mas mahabang buhay sa ibabaw. Ang mga gabay sa gabay ay maaaring ayusin ng mga bolts sa harap. Ang lahat ng mga Rams ay naghahagis sa World Factory at Machining ng CNC Milling Center. Ang awtomatikong sistema ng pagpapadulas ng grasa ay nagbibigay ng wastong pampadulas para sa mga gabay. Maaasahan, matatag at mas mababang ingay.

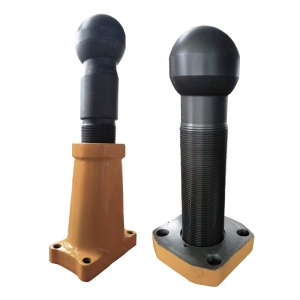

Con rod na may bola screw para sa mga power press machine

1. Casting con rod, Forging Steel Ball Scres

2. Paggamot ng Ball Screw nitrogen upang mapagbuti ang gamit

3. Lubrication ng langis sa loob ng con rod

4. Pag -aayos ng taas ng Motorized RAM

5. Ram Adjustment Precision 0.1mm na may Die Height Indicator

Mga Dimensyon ng JH21 Press Machines

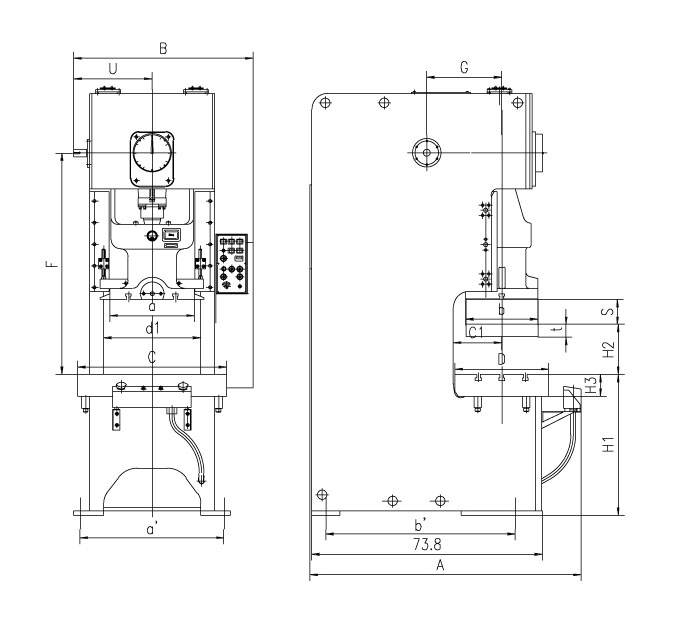

solong mga sukat ng crank press

Listahan ng mga pagtutukoy ng mga pagpindot

Item		Code	UNIT	JH21-25	JH21-45	JH21-60	JH21-80	JH21-100	JH21-125
Nominal na kapasidad		Pe	Kn	250	450	600	800	1000	1250
Haba ng Slide Stroke		S	mm	80	120	140	160	160	180
Na -rate na Tonnage Point			mm	3	4	4	5	5	6
Bilis ng stroke	Naayos		SPM	100	80	70	60	55	50
Bilis ng stroke	Variable (opsyonal)		SPM	60-120	50-95	45-85	40-75	35-65	35-60
Max. Die shut taas		H2	mm	250	270	300	320	335	350
Pagsasaayos ng slide		t	mm	50	60	70	80	90	90
Lalim ng lalamunan		C1	mm	210	225	270	310	330	350
Distansya sa pagitan ng mga pag -aalsa		D1	mm	470	525	560	580	670	696
Slide sa ilalim ng laki	L-r	a	mm	360	400	480	540	620	620
Slide sa ilalim ng laki	F-B	b	mm	250	340	400	460	520	520
Laki ng hole hole	Diameter	d	mm	50	50	50	50	N/a	N/a
Laki ng hole hole	Lalim	I	mm	50	60	70	70	N/a	N/a
Laki ng talahanayan	L-r	C	mm	720	825	930	950	1060	1100
	F-B	D	mm	400	440	520	600	640	680
	Kapal	H3	mm	80	110	130	140	145	155
Diameter ng butas ng talahanayan		¢	mm	150	150	150	180	180	200
Bolster na taas ng ibabaw (w/o pad)		H1	mm	750	775	800	845	850	850
Pangkalahatang sukat	F-B	A	mm	1500	1540	1585	1765	2000	2040
	L-r	B	mm	945	1075	1200	1200	1300	1320
	Taas	H	mm	2090	2365	2470	2675	2960	2980
Kapangyarihan ng motor			KW	3	5.5	5.5	7.5	7.5	11
Presyon ng hangin			MPA	0.5	0.5	0.5	0.5	0.5	0.5
Timbang (tinatayang)			kg	2300	3350	4800	5550	7500	8700

Item		Code	UNIT	JH21-160	JH21-200	JH21-250	JH21-315	JH21-400
Nominal na kapasidad		Pe	Kn	1600	2000	2500	3150	4000
Haba ng Slide Stroke		S	mm	200	200	220	220	250
Na -rate na Tonnage Point			mm	6	6	6.5	7	8
Bilis ng stroke	Naayos		SPM	45	45	30	30	30
Bilis ng stroke	Variable (opsyonal)		SPM	30-55	30-55	20-35	20-35	20-35
Max. Die shut taas		H2	mm	400	450	500	500	550
Pagsasaayos ng slide		t	mm	100	110	120	120	120
Lalim ng lalamunan		C1	mm	400	430	450	450	450
Distansya sa pagitan ng mga pag -aalsa		D1	mm	696	910	980	980	1050
Slide sa ilalim ng laki	L-r	a	mm	700	880	900	900	1020
Slide sa ilalim ng laki	F-B	b	mm	580	650	700	700	750
Laki ng talahanayan	L-r	C	mm	1175	1390	1500	1540	1700
	F-B	D	mm	760	840	880	880	880
	Kapal	H3	mm	165	180	190	190	210
Diameter ng butas ng talahanayan		¢	mm	220	240	240	240	240
Bolster na taas ng ibabaw (w/o pad)		H1	mm	900	1000	1000	1000	1100
Pangkalahatang sukat	F-B	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Taas	H	mm	3210	3800	3850	3850	4585
Kapangyarihan ng motor			KW	15	18.5	22	30	37
Presyon ng hangin			MPA	0.5	0.5	0.5	0.5	0.5
Timbang (tinatayang)			kg	12200	18500	22800	25600	29100
