JH21B C Uri ng solong crank press na may walong mga gabay sa slide slide

Ang JH21B Crank Type Press machine ay ang pinabuting modelo ng JH21 C frame solong crank press. Ang press machine ay nagpatibay ng slide na may 8 mga gabay sa mukha sa halip na ang hugis -parihaba na uri ng RAM gibs para sa mas mataas na katumpakan. Ang mga saklaw ng tonelada ay mula 160ton hanggang 400ton.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JH21B
Brand:
WORLD

Walong mukha ng ram gabay gibs para sa c type press

Ang higit pang mga gabay sa slide na may mga plato ng tanso ay nagbibigay ng mas mataas na precison para sa pindutin. Mas angkop para sa metal sheet butas at pagputol. Mataas na Rigidness C Uri ng Katawan ng Katawan na hinang ng mataas na kalidad na mga plate na bakal. Ang iba pang mga pagsasaayos ay katulad ng uri ng JH21.

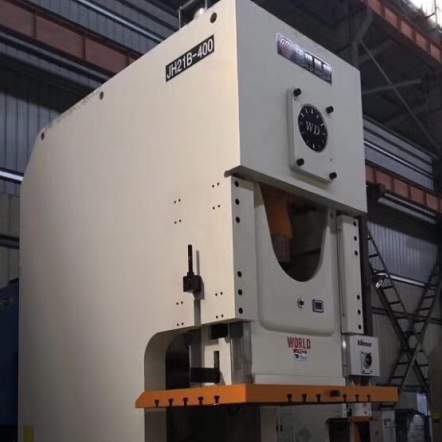

Walong mukha ng Ram Gibs

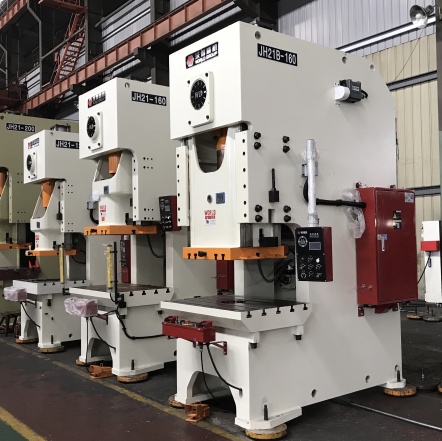

JH21 Press vs JH21B Crank Press

Mataas na antas ng mga pagsasaayos para sa crank press machine

Ang JH21B Awtomatikong Press Machine ay nagpatibay ng wet type na pinagsama clutch at preno. Ang paghahatid ng gear ay welded ng forged gear singsing na may isang flange, na mas malakas kaysa sa karaniwang casting gear. Ang Central Lubrication System, RAM Motorized Adjustment System, Hydraulic Overload Protection System ay lahat ng karaniwang mga pagsasaayos.

Nakaraang:

Susunod:

c i-type ang crank press c i-type ang nag-iisang crank press single crank press crank press na may walong mga mukha crank press na may slide gabay crank i-type ang press machine c i-type ang crank press na may walong mga mukha c i-type ang crank press na may slide gabay c frame crank press machine pneumatic crank press

Item		Code	UNIT	JH21B-160	JH21B-200	JH21B-250	JH21B-315	JH21B-400
Nominal kapasidad		Pe	Kn	1600	2000	2500	3150	4000
Tonnage Point			mm	6	6	6.5	7	8
Haba ng Slide Stroke		S	mm	200	220	220	220	250
Slide Stroke	Nakapirming		SPM	45	45	30	30	30
Slide Stroke	Variable (opsyonal)		SPM	30-45	25-45	20-30	20-30	20-30
Max. I -shut ang taas		H2	mm	400	450	500	500	550
Pag -aayos ng taas ng taas		t	mm	100	110	120	120	120
Lalim ng lalamunan		C1	mm	400	430	450	450	490
Distansya sa pagitan ng mga haligi		D1	mm	736	910	980	980	1050
Slide sa ilalim ng laki	F-B	b	mm	580	650	700	700	750
Slide sa ilalim ng laki	L-r	a	mm	700	880	950	950	1020
Laki ng hole hole	Diameter	d	mm	70	70	70	70	70
Laki ng hole hole	Lalim	I	mm	100	100	130	130	130
Laki ng talahanayan	F-B	D	mm	760	840	880	880	950
	L-r	C	mm	1175	1390	1500	1540	1700
	Kapal	H3	mm	165	180	190	190	210
Diameter ng butas ng talahanayan		¢	mm	220	250	270	270	290
Pangkalahatang sukat	F-B	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Taas	H	mm	3215	3800	3865	3865	4150
Power motor			KW	15	18.5	22	30	37
Timbang (tinatayang)			kg	13600	19200	23200	26600	31600

Item		Code	UNIT	JH21B-160	JH21B-200	JH21B-250	JH21B-315	JH21B-400
Nominal kapasidad		Pe	Kn	1600	2000	2500	3150	4000
Tonnage Point			mm	6	6	6.5	7	8
Haba ng Slide Stroke		S	mm	200	220	220	220	250
Slide Stroke	Nakapirming		SPM	45	45	30	30	30
Slide Stroke	Variable (opsyonal)		SPM	30-45	25-45	20-30	20-30	20-30
Max. I -shut ang taas		H2	mm	400	450	500	500	550
Pag -aayos ng taas ng taas		t	mm	100	110	120	120	120
Lalim ng lalamunan		C1	mm	400	430	450	450	490
Distansya sa pagitan ng mga haligi		D1	mm	736	910	980	980	1050
Slide sa ilalim ng laki	F-B	b	mm	580	650	700	700	750
Slide sa ilalim ng laki	L-r	a	mm	700	880	950	950	1020
Laki ng hole hole	Diameter	d	mm	70	70	70	70	70
Laki ng hole hole	Lalim	I	mm	100	100	130	130	130
Laki ng talahanayan	F-B	D	mm	760	840	880	880	950
	L-r	C	mm	1175	1390	1500	1540	1700
	Kapal	H3	mm	165	180	190	190	210
Diameter ng butas ng talahanayan		¢	mm	220	250	270	270	290
Pangkalahatang sukat	F-B	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Taas	H	mm	3215	3800	3865	3865	4150
Power motor			KW	15	18.5	22	30	37
Timbang (tinatayang)			kg	13600	19200	23200	26600	31600
