JH21S Crank Type Deep Throat Pneumatic Press

Ang JH21S ay ang na -customize na modelo ng JH21 C Frame Single Crank Press na may malalim na lalamunan sa lalamunan. Ang malalim na lalamunan crank press tonnage range ay mula 25ton hanggang 200ton. Ang bakal na plate na welded na katawan, basa na uri ng pneumatic clutch, cross na matatagpuan crankshaft, awtomatikong pagsasaayos ng RAM, proteksyon ng hydraulic overload, napapasadyang laki ng talahanayan at laki ng slide plate. Ang pindutin ang lalamunan ay pinalakas na may mas makapal na plate na bakal at rigs.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JH21S
Brand:
WORLD

Paglalarawan ng produkto

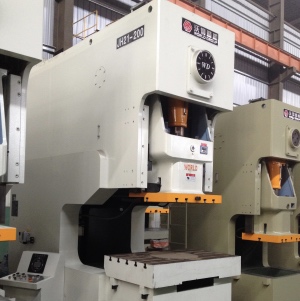

Strenghtened lalamunan ng malalim na lalamunan crank press

Ang lalim ng lalamunan ay napapasadya depende sa iba't ibang mga press tonnages at laki ng sheet ng customer. Ang lalamunan ay pinalakas ng mga buto -buto at mas makapal na mga plato ng bakal upang matiyak ang lakas at katigasan. Ang bakal na plate na welded na katawan na may paggamot sa paggamot at pagsabog ng buhangin upang palayain ang stress sa welding.

Parehong mga pagsasaayos bilang JH21 C Frame Crank Press

PLC Conrol, Wet Clutch, Hydraulic Overload Protection, Awtomatikong Grease Lubrication System.

Malalim na mga parameter ng pindutin ng lalamunan

Item		Code	UNIT	JH21S-25	JH21S-45	JH21S-60	JH21S-80	JH21S-100	JH21S-125	JH21S-160	JH21S-200
Nominal kapasidad		Pe	Kn	250	450	600	800	1000	1250	1600	2000
Haba ng Slide Stroke		S	mm	80	120	140	160	160	180	200	220
Slide Stroke	Nakapirming		SPM	100	80	70	60	55	50	45	45
Slide Stroke	Variable (opsyonal)		SPM	60-120	50-95	45-85	40-75	35-65	35-65	30-55	30-55
Max. Die shut taas		H2	mm	250	270	300	320	335	350	400	450
Die shut taas na pagsasaayos		t	mm	50	60	70	80	90	90	100	110
Lalim ng lalamunan		C1	mm	Na -customize
Distansya sa pagitan ng mga pag -aalsa		D1	mm	450	515	560	610	670	670	736	910
Slide sa ilalim ng laki	FB	b	mm	250	340	400	460	520	520	580	650
Slide sa ilalim ng laki	Lr	a	mm	360	410	480	540	620	620	700	880
Laki ng hole hole	Diameter	d	mm	40	50	50	50	70	70	70	70
Laki ng hole hole	Lalim	I	mm	65	60	70	65	90	90	100	100
Laki ng talahanayan	FB	D	mm	400	440	520	600	640	680	760	840
	Lr	C	mm	720	825	930	950	1060	1100	1175	1390
	Kapal	H3	mm	80	110	130	140	145	155	165	180
Diameter ng butas ng talahanayan		¢	mm	150	150	150	180	180	200	220	240
Pangkalahatang sukat	FB	A	mm	1500	1585	1540	1765	2000	2040	2305	2600
	Lr	B	mm	945	1075	1200	1200	1300	1320	1420	1540
	Taas	H	mm	2120	2390	2570	2725	3010	3035	3215	3800
Power motor			KW	3	5.5	5.5	7.5	7.5	11	15	18.5
