JH21Z Mabilis na bilis ng solong crank press

C Frame ng solong crank mabilis na bilis ng pagpindot ay may mga nominal na kapasidad mula 25 tonelada hanggang 400 tonelada. Ang haba ng stroke ay mas maikli kaysa sa karaniwang crank press. Ang bilis ng pindutin ay maaaring makamit sa 150 beses bawat minuto. Ang JH21Z Mabilis na Press Press Standard ay nagbibigay ng wet clutch, hydraulic overload pump, electric grease pump at ram balanse cylinders. Ang mabilis na bilis ng pagpindot ng bilis na ito ay angkop para sa manipis na pagputol ng sheet at blangko, tulad ng linya ng produksyon para sa mga plate ng chain at mga bahagi ng electric EI.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JH21Z
Brand:
WORLD

Mabilis na bilis ng pindutin na angkop para sa manipis na sheet blanking at paggupit

JH21Z Mabilis na bilis c Uri ng crank press stroke haba ay mas maikli kaysa sa karaniwang JH21 crank press. Ang tonnage point ay medyo maliit din. Ang bilis ay mas mabilis, angkop para sa manipis na mga bahagi ng sheet metal na blangko at pagputol. Ang awtomatikong sistema ng pagpapadulas ng grasa at ang mataas na kalidad na mga bushes ng baras ay matiyak na ang pagpapadulas at pagkontrol sa temperatura, bagaman ang bilis ay mabilis. Maaasahang pagganap at mataas na kahusayan sa pagtatrabaho.

Mataas na pagganap na may gastos sa ekonomiya

Ang awtomatikong mabilis na pindutin ng bilis ay mas mabagal kaysa sa karaniwang mataas na bilis ng pindutin. Ngunit ang gastos ay mas mababa din. Hindi na kailangang magbayad ng customer kung ang proseso ng panlililak ay hindi nangangailangan ng mataas na bilis tulad ng 200 SPM. Ang JH21Z Crank Press ay idinisenyo upang tumugma sa demand ng medium speed press. Tulad ng awtomatikong linya ng blangko para sa mga bahagi ng EI at chain plate.

Mga karaniwang pagsasaayos

Ang kontrol ng PLC kasama ang HMI
Awtomatikong sistema ng pagpapadulas ng Grease Grease
Hydraulic Overload Protection System
CAM Controller
Counter at pre-set counter
Mis-feed joints
Anti-paulit na stroke sensor
Anti-vibration mounting pad
Light Light
Mamatay na tagapagpahiwatig ng taas

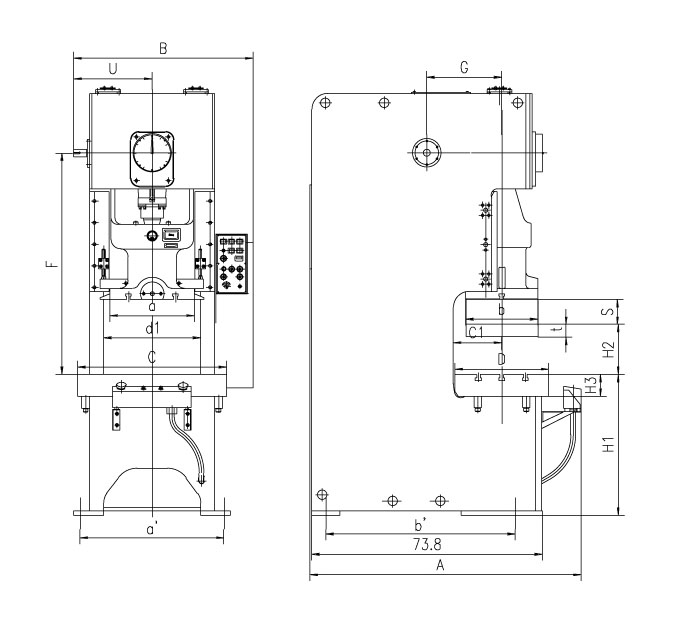

Mabilis na mga sukat ng bilis ng bilis

Item		Code	UNIT	JH21Z-25	JH21Z-45	JH21Z-60	JH21Z-80	JH21Z-125
Nominal na kapasidad		Pe	Kn	250	450	600	800	1250
Mga puntos ng tonelada			mm	2	2.5	2.5	3.2	3.6
Haba ng Slide Stroke		S	mm	40	50	55	60	70
Slide Stroke	Naayos		SPM	140	130	120	120	90
Slide Stroke	Variable		SPM	95-165	85-155	80-145	80-145	60-110
Max. I -shut ang taas		H2	mm	200	240	260	290	320
I -shut ang Pag -aayos ng Taas		t	mm	30	30	40	40	40
Lalim ng lalamunan		C1	mm	135	180	210	240	270
Distansya sa pagitan ng mga haligi		D1	mm	450	515	560	610	670
Slide sa ilalim ng laki	F-B	b	mm	250	340	480	460	520
Slide sa ilalim ng laki	L-r	a	mm	360	400	400	540	620
Laki ng hole hole	Diameter	d	mm	50	50	50	50	70
Laki ng hole hole	Lalim	I	mm	50	60	70	70	80
Laki ng talahanayan	F-B	D	mm	250	340	400	460	520
	L-r	C	mm	720	825	930	950	1100
	Kapal	H3	mm	60	80	100	110	125
Diameter ng butas ng talahanayan		¢	mm	150	150	150	180	200
Pangkalahatang sukat	F-B	A	mm	1500	1585	1540	1765	2040
	L-r	B	mm	945	1075	1200	1200	1320
	Taas	H	mm	1900	2050	2150	2480	2700
Kapangyarihan ng motor			KW	3	5.5	5.5	7.5	11
Timbang (tinatayang)			kg	2350	3350	5050	6050	9050

Item		Code	UNIT	JH21Z-160	JH21Z-200	JH21Z-250	JH21Z-315	JH21Z-400
Nominal na kapasidad		Pe	Kn	1600	2000	2500	3150	4000
Mga puntos ng tonelada			mm	4	4	4	4	4
Haba ng Slide Stroke		S	mm	80	100	100	100	100
Slide Stroke	Naayos		SPM	80	65	55	55	55
Slide Stroke	Variable		SPM	50-95	45-80	35-65	35-65	35-65
Max. I -shut ang taas		H2	mm	350	380	420	420	450
I -shut ang Pag -aayos ng Taas		t	mm	50	50	50	60	60
Lalim ng lalamunan		C1	mm	300	335	360	360	385
Distansya sa pagitan ng mga haligi		D1	mm	696	910	980	980	1050
Slide sa ilalim ng laki	F-B	b	mm	580	650	700	700	750
Slide sa ilalim ng laki	L-r	a	mm	700	880	950	950	1020
Laki ng hole hole	Diameter	d	mm	70	70	70	70	70
Laki ng hole hole	Lalim	I	mm	100	100	130	130	140
Laki ng talahanayan	F-B	D	mm	580	650	700	700	750
	L-r	C	mm	1175	1390	1500	1540	1700
	Kapal	H3	mm	135	150	160	160	180
Diameter ng butas ng talahanayan		¢	mm	220	240	240	240	240
Pangkalahatang sukat	F-B	A	mm	2305	2600	2660	2720	2850
	L-r	B	mm	1420	1540	1640	1680	1750
	Taas	H	mm	2950	3450	3500	3500	3780
Kapangyarihan ng motor			KW	15	18.5	22	30	37
Timbang (tinatayang)			kg	13000	18800	22700	25900	30900
