JH23 Inclinable crank type pneumatic press

JH23 Gap Frame Crank Type Pneumatic Press ay nagpatibay ng dry type clutch at preno sa halip na gumulong key type clutch. Ang JH23 Punching Press ay maaaring gumana bilang pulgada, solong stroke at tuluy -tuloy na mga stroke. Ang crank press ram ay maaaring tumigil sa anumang mga puntos sa sandaling pindutin ang pindutan ng Emergency Stop. JH23 CANK TYPE ECCENTRIC PRESS ay isang pangkalahatang uri ng kaligtasan Press machine para sa sheet metal na mga bahagi ng pagsuntok at panlililak.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JH23
Brand:
WORLD

JH23 Gap Frame Crank Type Pneumatic Press ay nagpatibay ng dry type clutch at preno sa halip na gumulong key type clutch. Ang JH23 Punching Press ay maaaring gumana bilang pulgada, solong stroke at tuluy -tuloy na mga stroke. Ang crank press ram ay maaaring tumigil sa anumang mga puntos sa sandaling pindutin ang pindutan ng Emergency Stop. JH23 CANK TYPE ECCENTRIC PRESS ay isang pangkalahatang uri ng kaligtasan Press machine para sa sheet metal na mga bahagi ng pagsuntok at panlililak.

Dry type pneumatic clutch para sa eccentric press

Ang pneumatic clutch para sa crank press machine ay nagbibigay ng mga pagpipilian sa mga mode ng gumaganang bilang pulgada, solong at tuluy -tuloy na mga stroke. Maginhawa upang ayusin ang taas ng die shut upang tumugma sa iba't ibang mga tool sa panlililak na may mode na nagtatrabaho sa pulgada. Ang crank press machine slide ay maaaring tumigil sa anumang mga puntos sa tulong ng pneumatic preno system.

Crank Type Pneumatic Press Configurations:

Casting iron body
dry type pneumatic clutch
Paghahatid ng malaking gear
Forged Crankshaft
Casting Ram at Conrod
forged ball screw
Paghahagis ng Iron Bolster
Mechanical shear plate sa loob ng RAM para sa labis na proteksyon
Electric Console

Nakaraang:

Susunod:

crank i-type ang niyumatik pindutin machine c i-type ang niyumatik crank press crank type pneumatic press crank i-type ang punching press machine crank i-type ang niyumatik kapangyarihan press mahilig crank press pneumatic crank press inclinablee crank type pneumatic press crank i-type ang press inclinablee crank press machine

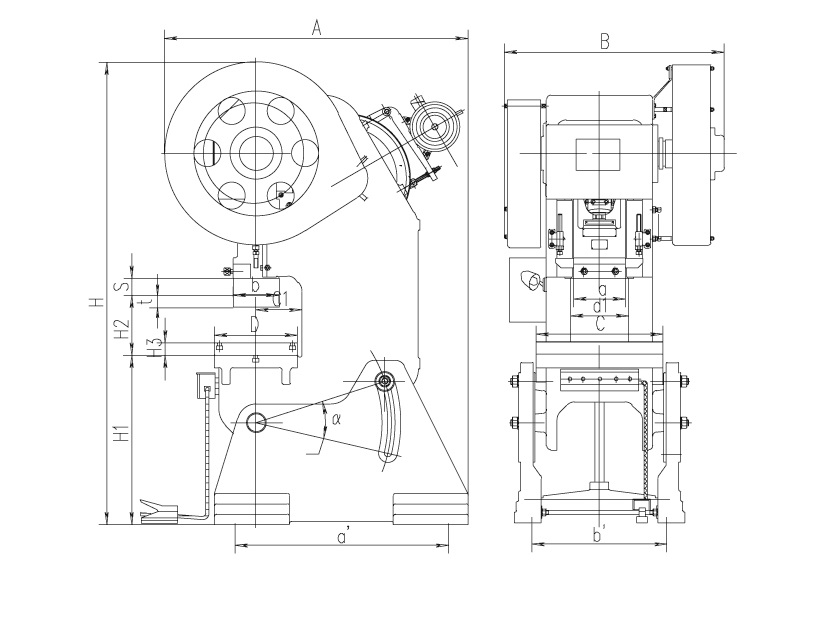

Mga item		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Nominal kapasidad		Kn	160	250	350	400	630	800	1000
Nominal stroke		mm	2	2.5	3.5	6	6	7	7
Haba ng Slide Stroke		mm	55	75	80	90	110	120	140
Mga oras ng stroke bawat minuto		mga oras	125	65	60	50	50	38	38
Max. mamatay set taas		mm	220	260	290	320	390	440	480
Pagsasaayos ng taas ng taas		mm	45	55	60	65	80	90	100
Lalim ng lalamunan		mm	160	200	220	250	310	350	380
Distansya sa pagitan ng mga pag -aalsa		mm	220	270	280	340	420	450	560
Slide sa ilalim ng laki	L-r	mm	200	250	250	300	400	430	540
Slide sa ilalim ng laki	F-B	mm	180	220	220	260	360	360	480
Laki ng Stemhole	Diameter	mm	40	40	40	50	50	60	60
Laki ng Stemhole	Lalim	mm	60	60	60	70	70	75	75
Laki ng bolster	L-r	mm	450	560	610	700	860	950	1080
	F-B	mm	300	370	400	460	570	650	710
	Kapal	mm	40	50	60	65	80	100	120
Diameter ng butas ng talahanayan		mm	100	120	130	150	180	200	220
Max. Nakakainis na anggulo		°	35	30	30	30	20	20	15
Bolster na taas ng ibabaw		mm	750	800	805	850	850	850	850
Higit sa lahat ng mga sukat	L-r	mm	1050	1170	1195	1376	1560	1915	2180
	F-B	mm	1200	1345	1462	1750	1930	2060	2404
	Taas	mm	1960	2132	2215	2488	2740	3290	3625
Distansya sa pagitan ng mga bolts ng pundasyon	L-r	mm	450	600	650	750	920	1010	1130
Distansya sa pagitan ng mga bolts ng pundasyon	F-B	mm	780	920	1020	1060	1300	1360	1550
Power motor		KW	1.5	3	4	5.5	7.5	7.5	11
Timbang		kg	1185	2050	2530	3590	5440	7860	11250

Mga item		UNIT	JH23-16	JH23-25	JH23-35	JH23-40	JH23-63	JH23-80	JH23-100
Nominal kapasidad		Kn	160	250	350	400	630	800	1000
Nominal stroke		mm	2	2.5	3.5	6	6	7	7
Haba ng Slide Stroke		mm	55	75	80	90	110	120	140
Mga oras ng stroke bawat minuto		mga oras	125	65	60	50	50	38	38
Max. mamatay set taas		mm	220	260	290	320	390	440	480
Pagsasaayos ng taas ng taas		mm	45	55	60	65	80	90	100
Lalim ng lalamunan		mm	160	200	220	250	310	350	380
Distansya sa pagitan ng mga pag -aalsa		mm	220	270	280	340	420	450	560
Slide sa ilalim ng laki	L-r	mm	200	250	250	300	400	430	540
Slide sa ilalim ng laki	F-B	mm	180	220	220	260	360	360	480
Laki ng Stemhole	Diameter	mm	40	40	40	50	50	60	60
Laki ng Stemhole	Lalim	mm	60	60	60	70	70	75	75
Laki ng bolster	L-r	mm	450	560	610	700	860	950	1080
	F-B	mm	300	370	400	460	570	650	710
	Kapal	mm	40	50	60	65	80	100	120
Diameter ng butas ng talahanayan		mm	100	120	130	150	180	200	220
Max. Nakakainis na anggulo		°	35	30	30	30	20	20	15
Bolster na taas ng ibabaw		mm	750	800	805	850	850	850	850
Higit sa lahat ng mga sukat	L-r	mm	1050	1170	1195	1376	1560	1915	2180
	F-B	mm	1200	1345	1462	1750	1930	2060	2404
	Taas	mm	1960	2132	2215	2488	2740	3290	3625
Distansya sa pagitan ng mga bolts ng pundasyon	L-r	mm	450	600	650	750	920	1010	1130
Distansya sa pagitan ng mga bolts ng pundasyon	F-B	mm	780	920	1020	1060	1300	1360	1550
Power motor		KW	1.5	3	4	5.5	7.5	7.5	11
Timbang		kg	1185	2050	2530	3590	5440	7860	11250
