JW36 H Frame Double Crank Power Press Machine

Mono Block Type JW36 Series Straight Side Two Points Power Presses ay may saklaw ng kapasidad mula sa 110ton hanggang 630ton. Ang pindutin ang malaking sukat na nagtatrabaho talahanayan ay angkop para sa progresibong mamatay at multi-istasyon na mamatay. Ang crank type press na ito ay malawakang ginagamit para sa mga bahagi ng hawak ng hold na mga bahagi ng stamping, lata ay maaaring gumawa at paggawa ng mga lababo sa kusina. Ang mga yunit ng Severtal Dalawang puntos na awtomatikong pagpindot ng kuryente ay maaaring gumana sa coil feeder at paglipat ng mga bar para sa buong awtomatikong linya ng panlililak.

Katayuan ng availability:

Dami:



Magtanong Idagdag sa Basket

Modelo:
JW36
Brand:
WORLD

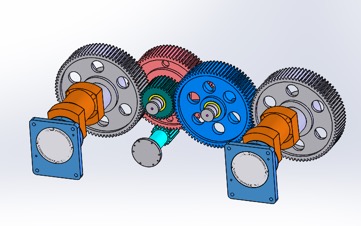

Mataas na kalidad ng sistema ng paghahatid ng gear para sa tuwid na pindutin

Weled type Big Twin Gears, mas mataas na lakas.
Paggiling ng gear
Mataas na metalikang kuwintas na paliguan ng basang basa na uri ng klats
Higit pang paghahatid ng gears upang mapalawak ang distansya sa pagitan ng dalawang crankshafts. Ang napapasadyang disenyo para sa mas malaking talahanayan upang tumugma sa malaking sukat na progresibong namatay at mga tool na panlililak ng multi-istasyon.

Mataas na katumpakan: Mas mahusay kaysa sa Power Press Precision Standard JIS-I

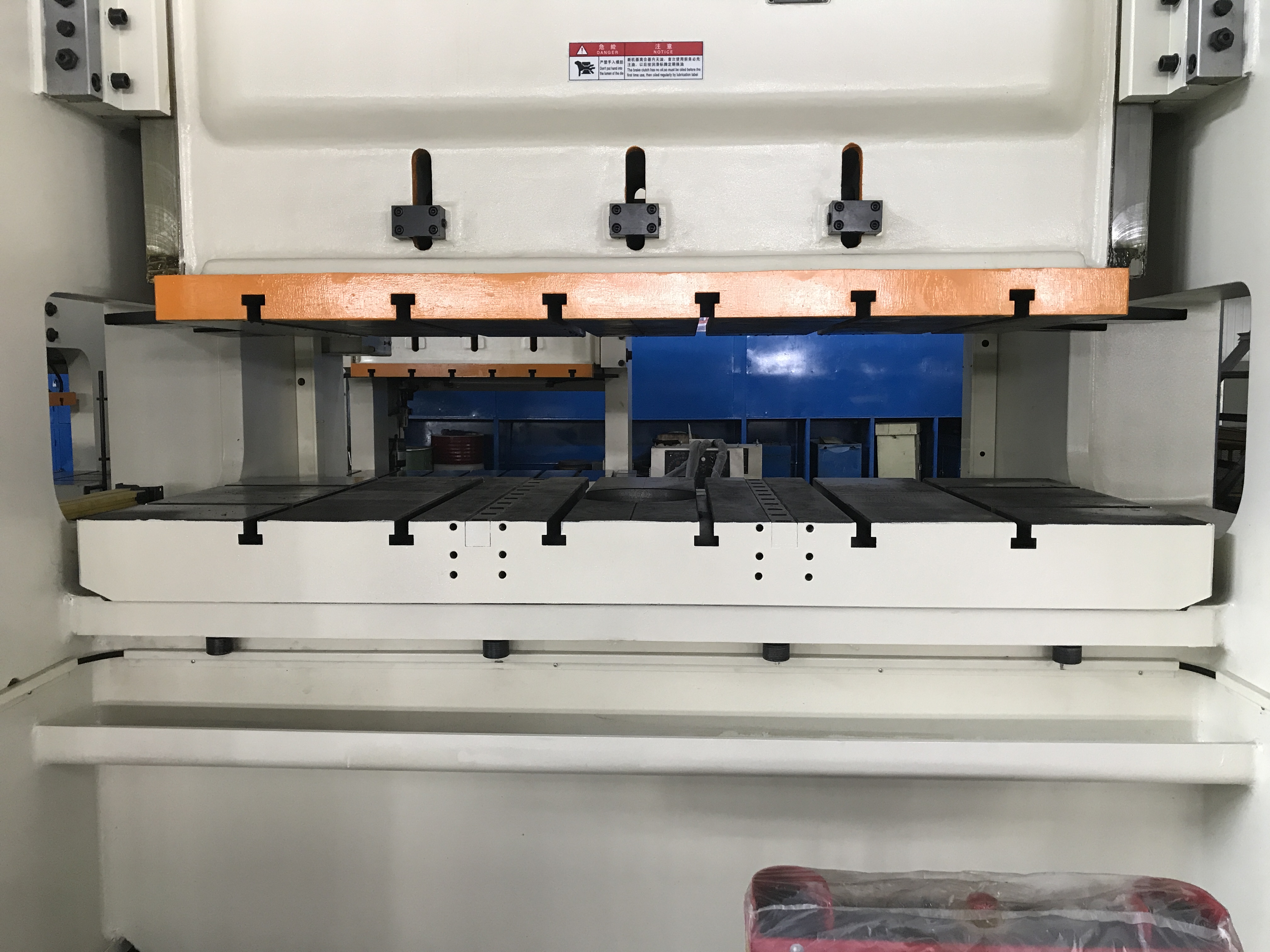

Walong mukha ng Ram Gibs
Pinahabang tanso na slide plate
Anti-inilabas na mga bolts ng pag-load para sa pagsasaayos ng agwat ng gabay sa RAM
Pindutin ang paggamot sa pagsusubo ng katawan, machining sa pamamagitan ng mataas na kalidad na sentro ng paggiling

Kaligtasan para sa operasyon

Ang press machine ay karaniwang equip na may hydraulic overload protection system
Dual safety solenoid valve para sa klats at preno
Emmergency Stop Buttons Sa T Stand at Pindutin muli
Ang mga light hadlang at block ng kaligtasan ng die ay opsyonal

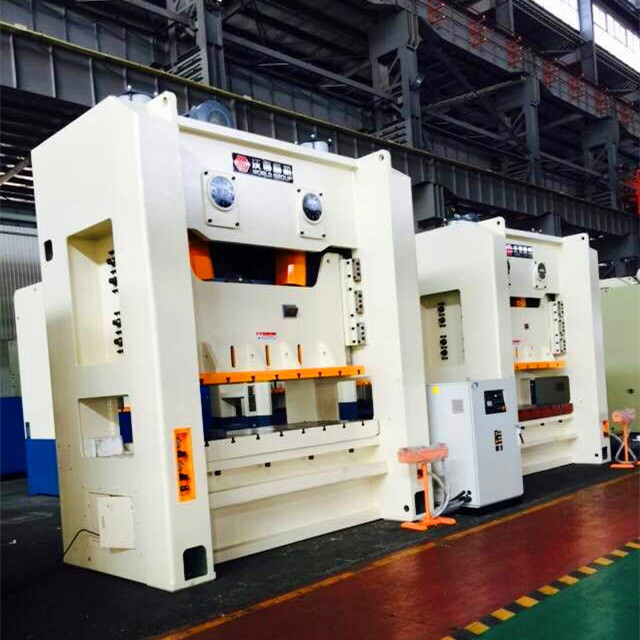

Awtomatikong crank press console

Movable T Stand na may dalawang-kamay na mga pindutan ng kabute at pag-aayos ng ram switch
LCD touch screen sa HMI
Ang nakapirming uri ng HMI at maililipat na electric box ay maaaring mapili
Maaaring suriin ng Opetator ang katayuan sa pagtatrabaho mula sa screen
Ang mga pagkakamali ng alarma at mga solusyon ay maaaring maipakita sa screen

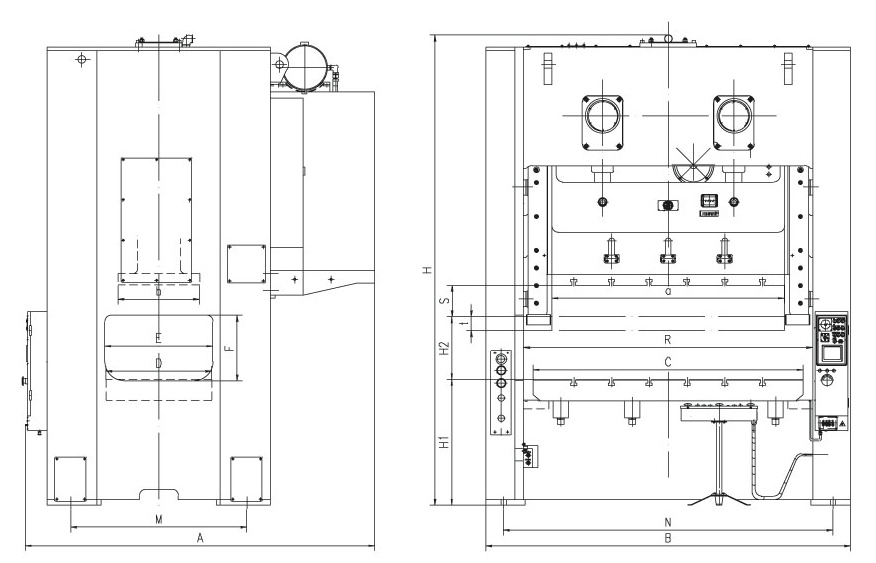

Double Crank Straight Press Dimensions

Item		Code	UNIT	JW36-110	JW36-160	JW36-200	JW36-250
Nominal na kapasidad			Kn	1100	1600	2000	2500
Haba ng Slide Stroke		S	mm	180	200	250	280
Na -rate na Tonnage Point			mm	5	6	7	7
Bilis ng slide stroke	Naayos		SPM	50	45	35	30
Bilis ng slide stroke	Variable (opsyonal)		SPM	35-60	35-55	25-40	20-35
Max. Die shut taas		H2	mm	400	450	500	550
Die shut taas na pagsasaayos		t	mm	90	100	110	120
Laki ng window ng gilid	F-B	E	mm	650	800	900	950
Laki ng window ng gilid	Taas	F	mm	350	400	450	460
Distansya sa pagitan ng mga pag -aalsa		G	mm	1750	1900	2290	2570
Laki ng talahanayan	F-B	D	mm	700	760	900	1000
	L-r	C	mm	1650	1800	2200	2500
	Kapal	H3	mm	140	150	170	180
Slide sa ilalim ng laki	F-B	b	mm	600	700	800	900
Slide sa ilalim ng laki	L-r	a	mm	1350	1500	1900	2200
Taas ng ibabaw ng talahanayan (na may mga pad)		H1	mm	1035	1035	1135	1235
Pangkalahatang sukat	F-B	A	mm	1900	2300	2550	2650
	L-r	B	mm	2600	2700	3200	3600
	Taas	H	mm	3900	4000	4400	4800
Kapangyarihan ng motor			KW	11	18.5	22	30
Presyon ng hangin			MPA	0.5	0.5	0.5	0.5
Timbang (tinatayang)			kg	18000	21500	31500	39000

Item		Code	UNIT	JW36-315	JW36-400	JW36-500	JW36-630
Nominal na kapasidad			Kn	3150	4000	5000	6300
Haba ng Slide Stroke		S	mm	280	300	300	300
Na -rate na Tonnage Point			mm	7	8	8	8
Bilis ng slide stroke	Naayos		SPM	30	20	20	20
Bilis ng slide stroke	Variable (opsyonal)		SPM	20-35	15-25	15-25	15-25
Max. Die shut taas		H2	mm	550	600	650	650
Die shut taas na pagsasaayos		t	mm	120	130	130	130
Laki ng window ng gilid	F-B	E	mm	950	1000	1100	1200
Laki ng window ng gilid	Taas	F	mm	460	550	600	650
Distansya sa pagitan ng mga pag -aalsa		G	mm	2570	2810	3200	3350
Laki ng talahanayan	F-B	D	mm	1000	1100	1200	1300
	L-r	C	mm	2500	2700	3000	3100
	Kapal	H3	mm	190	200	210	220
Slide sa ilalim ng laki	F-B	b	mm	900	1000	1100	1200
Slide sa ilalim ng laki	L-r	a	mm	2200	2400	2700	2800
Taas ng ibabaw ng talahanayan		H1	mm	1285	1340	1400	1580
Pangkalahatang sukat	F-B	A	mm	2750	3250	3450	4000
	L-r	B	mm	3600	3850	4350	4550
	Taas	H	mm	4900	5600	6100	5850
Kapangyarihan ng motor			KW	37	45	55	75
Presyon ng hangin			MPA	0.5	0.5	0.5	0.5
Timbang (tinatayang)			kg	41500	54000	75500	97000
